プレートについて注意事項
スタッフメモ
PCBレイアウトリファレンス
Cherry MX ホットスワップ
Cherry MX + Alps SKCM/SKCL + SMK はんだ式
Alps SKCP + Omron B3G + NMB Hi-Tek 725 はんだ式
Topre EC 静電容量
PCBサポート:シングルモード、Vialキーバインディングの変更に対応。PCBはA87規格に準拠しています。Honey80やLix LABのJKL80V2などのサードパーティ製PCBを使用して、異なる機能やデュアルモード/トリプルモードPCBを追加できます(*バッテリーを追加する必要がある場合は、内部のアルミ合金製ネームプレートを取り外すことでバッテリー用のスペースを確保できます。推奨バッテリーサイズは93x18x3mm以下です)。
重要警告:バッテリーまたはサードパーティ製PCBの自己改造によって発生した事故について、当社は一切責任を負いません。改造前に必ずご確認ください。
アクセサリーオプション

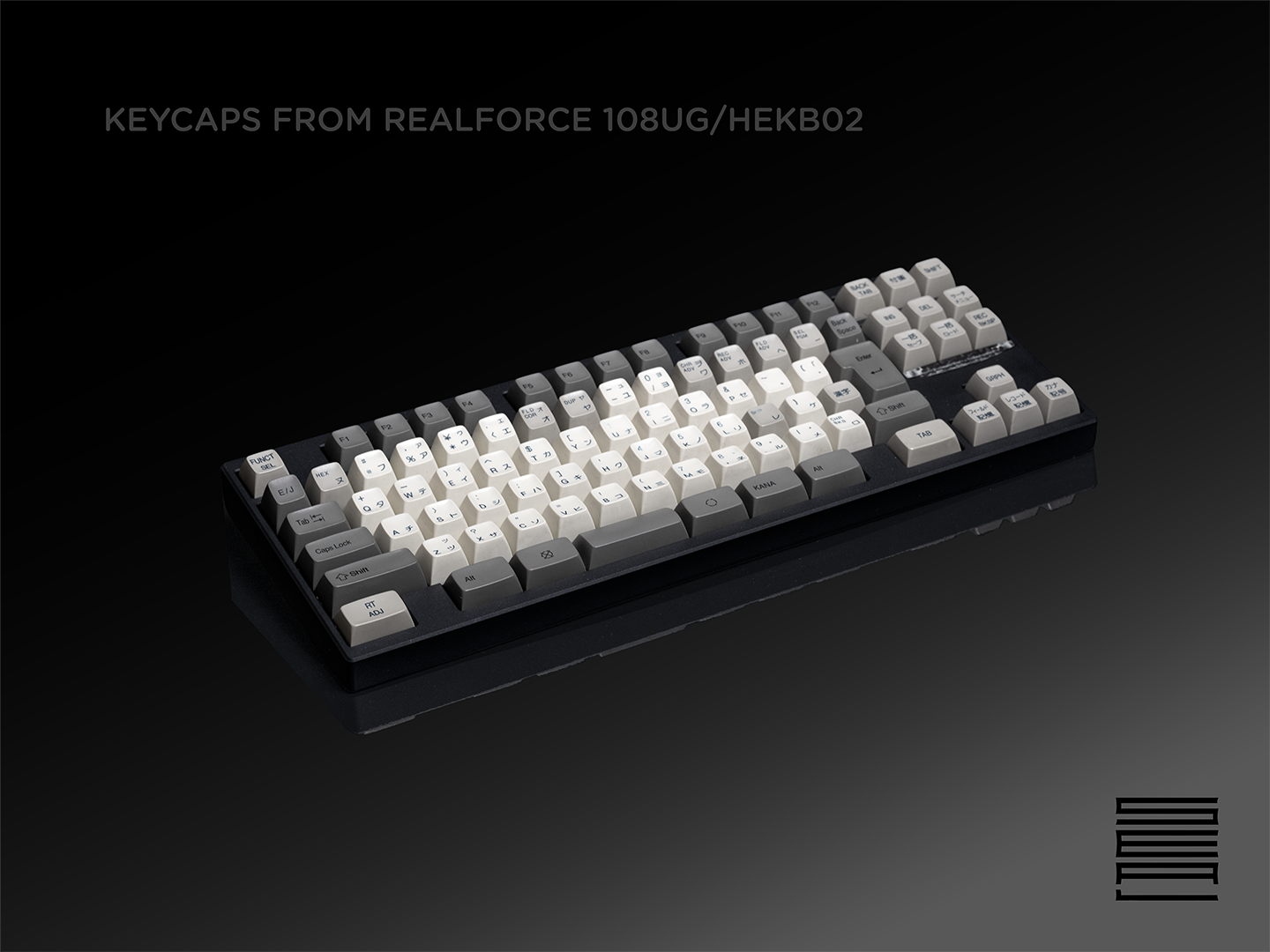

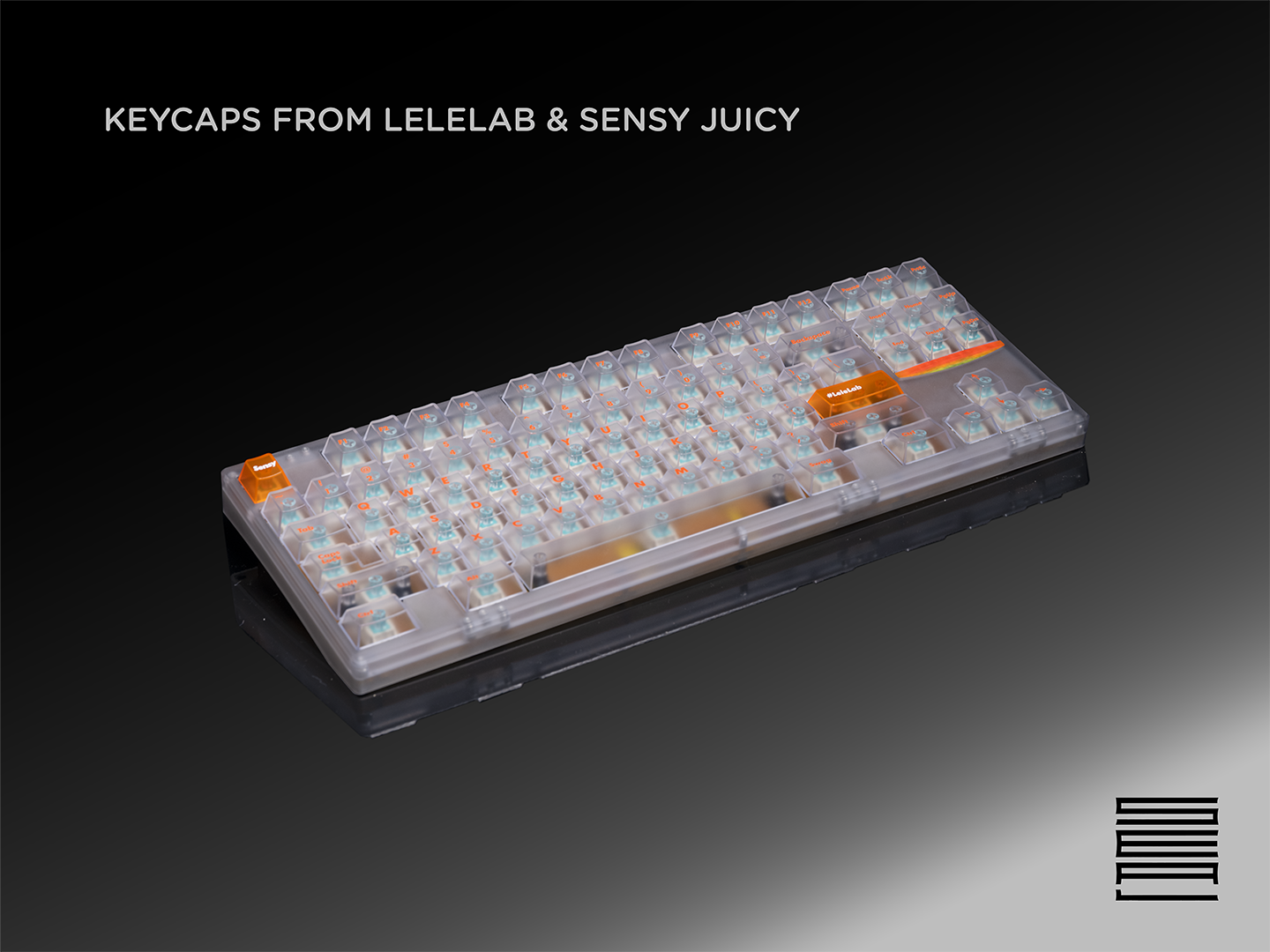

**掲載されている画像はすべて実際の製品サンプルを撮影したものであり、撮影時の照明や雰囲気の影響により、参考画像としてのみご覧ください。
カウンターウェイト、装飾ストリップ、銘板はカスタマイズ可能です。
カウンターウェイト
真鍮のCNC加工 サンドブラスト(AF)
真鍮のCNC加工 ホットカラーリング
ステンレス鋼 PVD - オリジナルカラー
ステンレス鋼 PVD - ブラック
ステンレス鋼 PVD - ゴールド
赤銅のCNC加工
装飾ストリップ
銘板
仕様
キーボードサイズ 80%、356.2×137.2×38.5mm
内部取り付け方式 トップマウント
キット重量(フルセット) 約2.5kg~2.8kg
タイピング角度: 9°
前面高さ: FH=16.5mm/EKH=21.80mm(露出脚部を除く)
前面ベゼル幅: 7.90mm(面取り部を含む)
キット内容
上部および下部カバーとカウンターウェイト x 1
装飾ストリップ x 1
銘板 x 1
内部アルミ銘板 x 1
バッファストリップ x 1セット
プレート x 1
メインPCB x 1
サブ基板用JSTキット x 1
PVCマット x 1
70a シリコン樹脂射出緩衝ブロック x 7
90a シリコーン樹脂射出緩衝ブロック x 7
98a TPUプリントバッファブロック x 7
フロアマット x 1セット
キーボードカバー x 1
外箱 x 1
T6、T8の梅花ネジドライバー x 1セット
取扱説明書 x 1
