このキーボードは、XINGZHIのお気に入りの曲、ディープ・パープルの「Smoke on the Water」からインスピレーションを得ています。この曲の核心となる要素である煙、水、炎にインスピレーションを受け、従来の対称性を打ち破り、豊かな曲線と面を持つキーボードを考案しました。そのため、本質的に非対称な65%レイアウトを採用しました。
基本情報
-

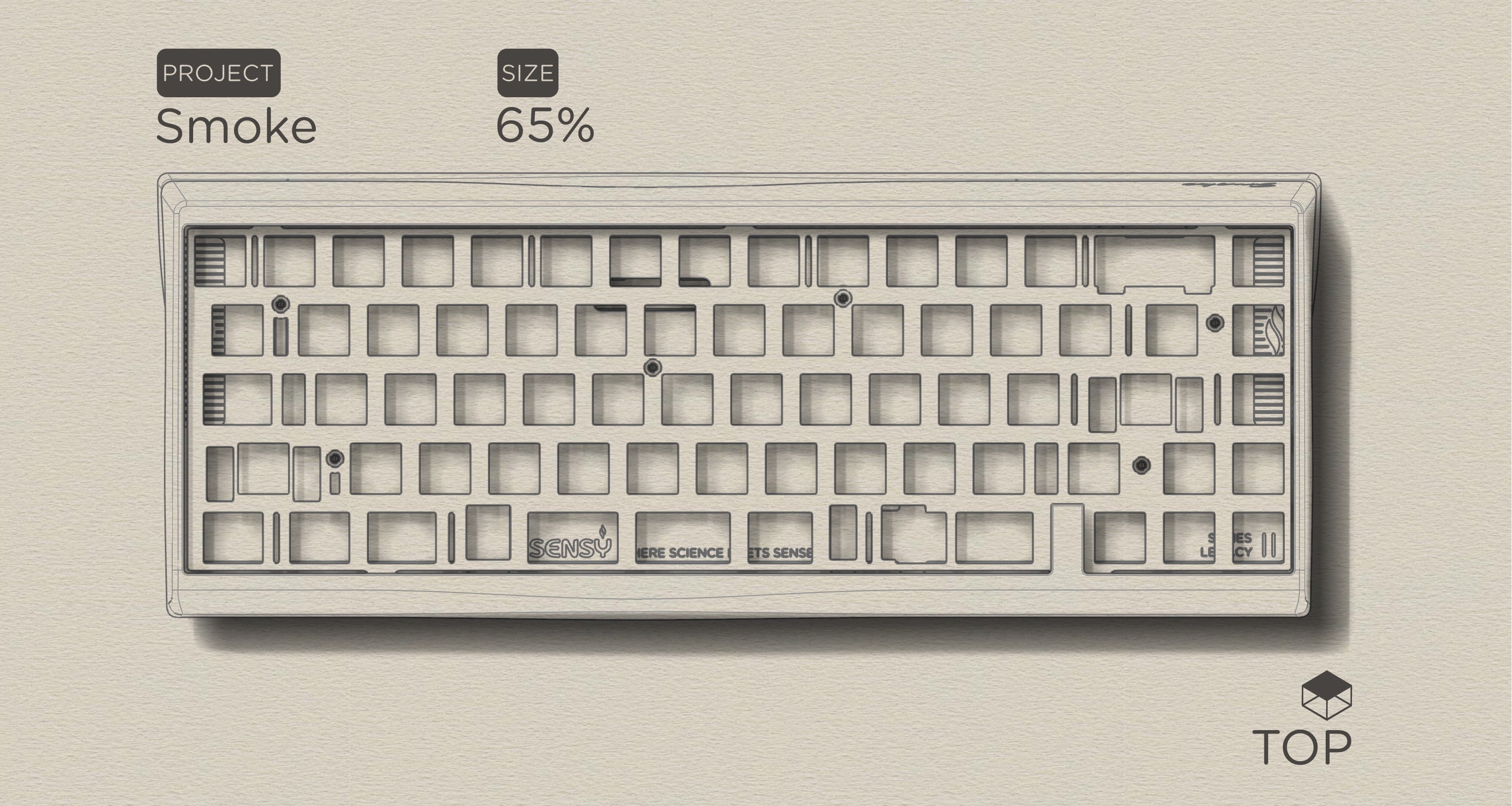

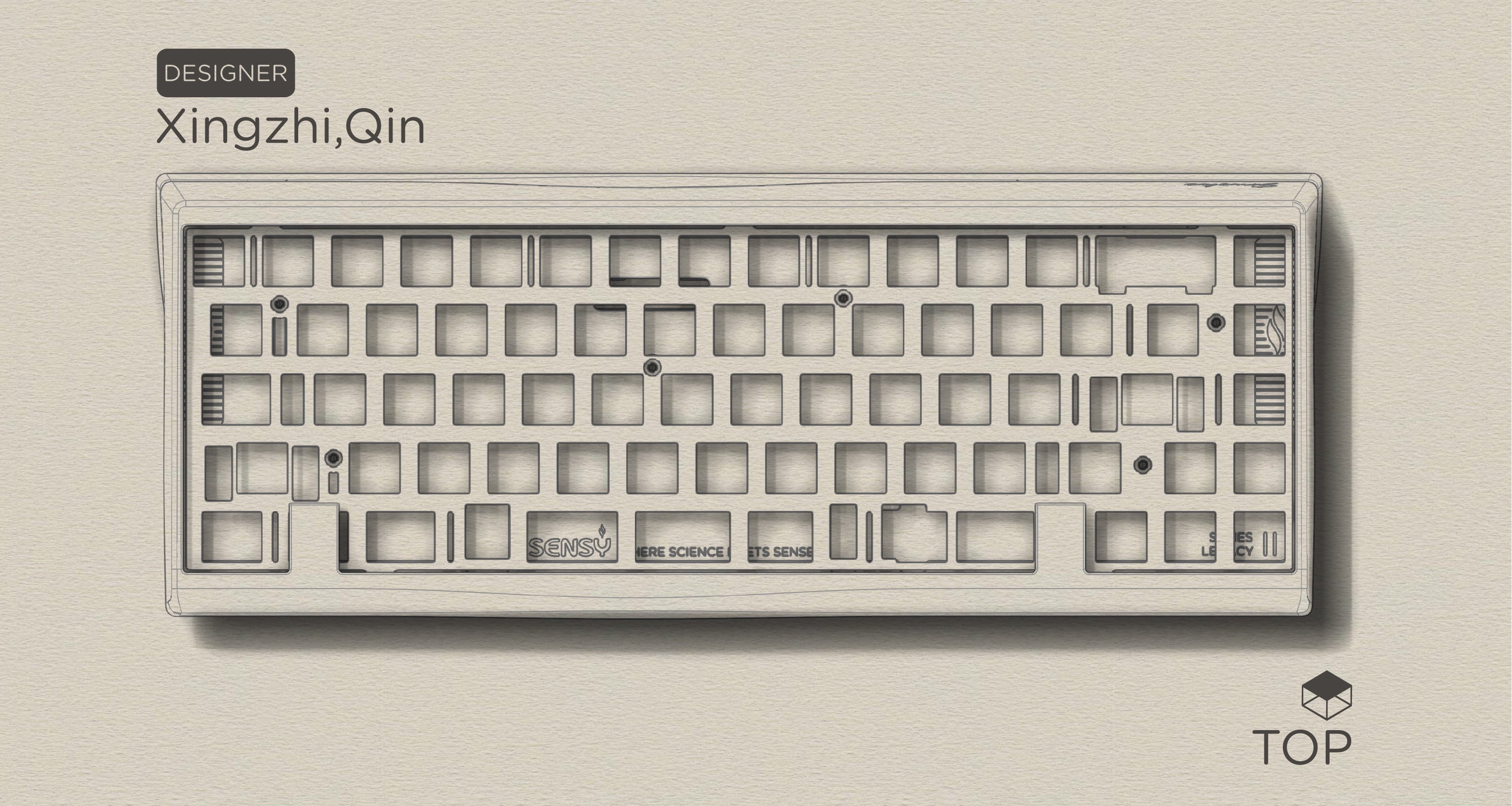

レイアウト: 65%
-
サイズ: 320.1 x 124.6 x 38.4mm
-
取り付け：トップマウント
-

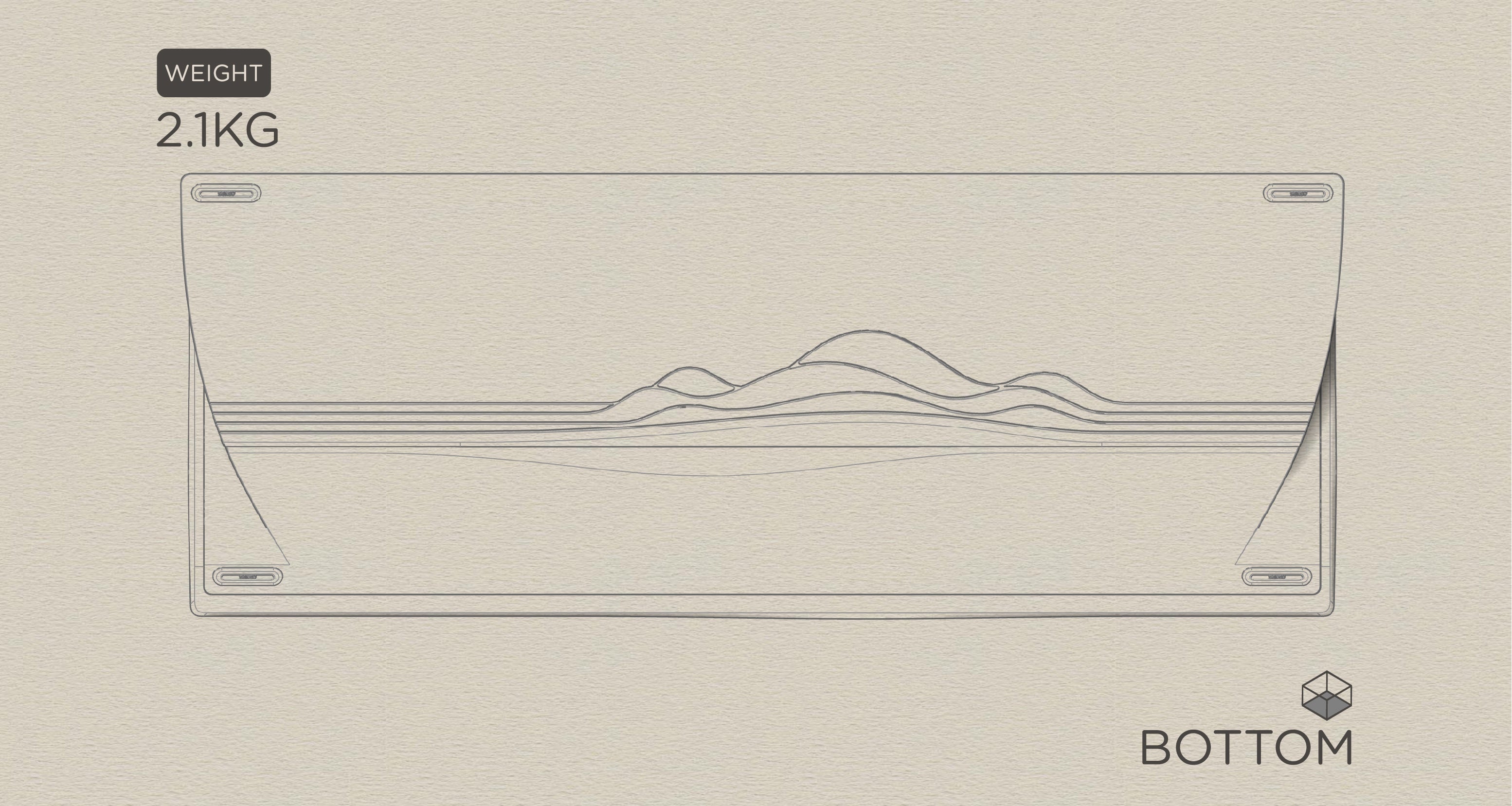

重量（組み立て後）：約2.1～2.2kg

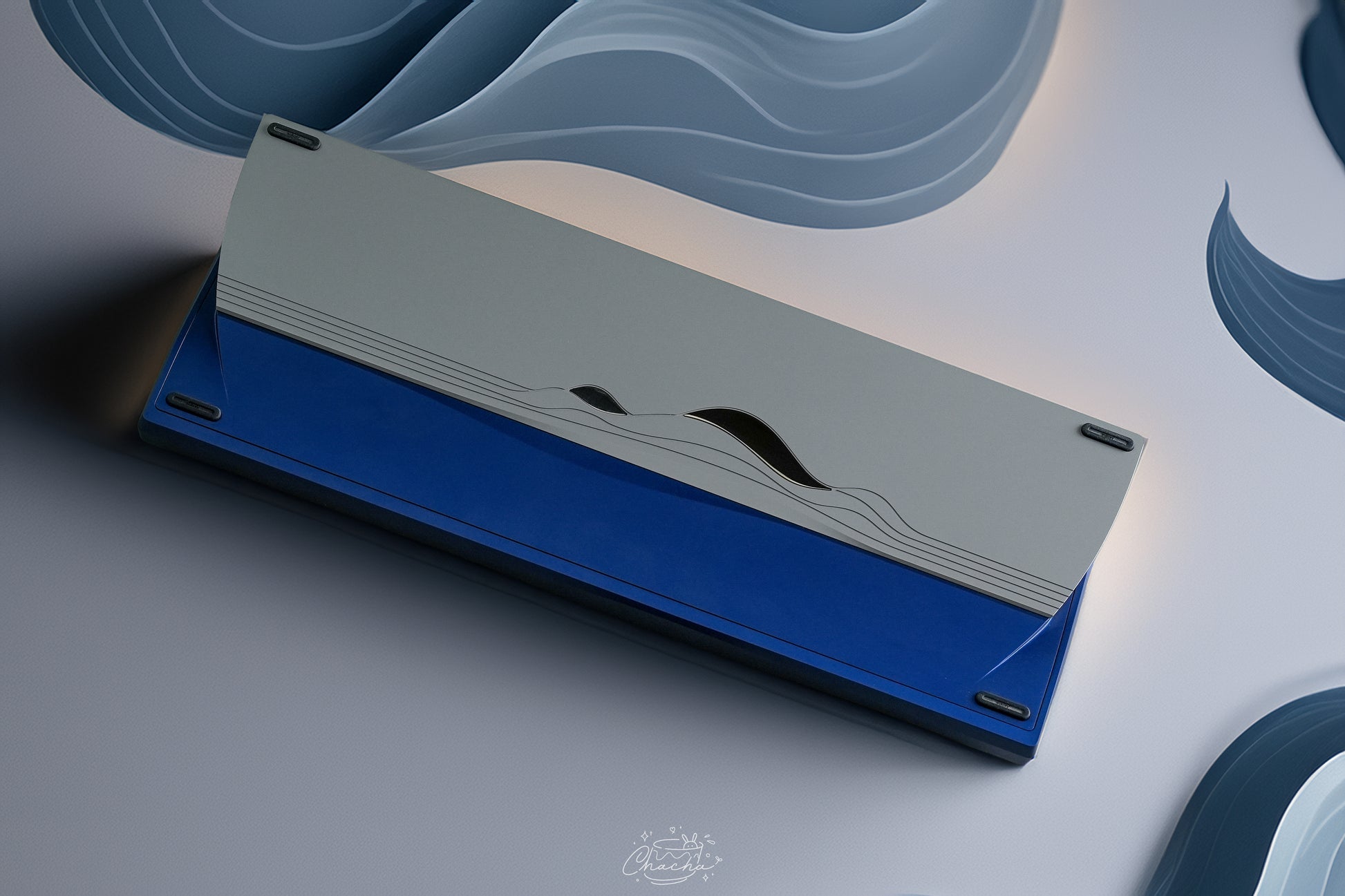

重量を考慮して、ユーザーからのフィードバックに基づいて、8mm の丸型ゴム足ではなくカスタム楕円型ゴム足に切り替えました。
-
タイピング角度：9°フロント高さ：FH=18.5mm/EKH=22.5mm（ゴム足を除く）フロントフレーム幅：10.5mm（フロントスロープを含む）
-

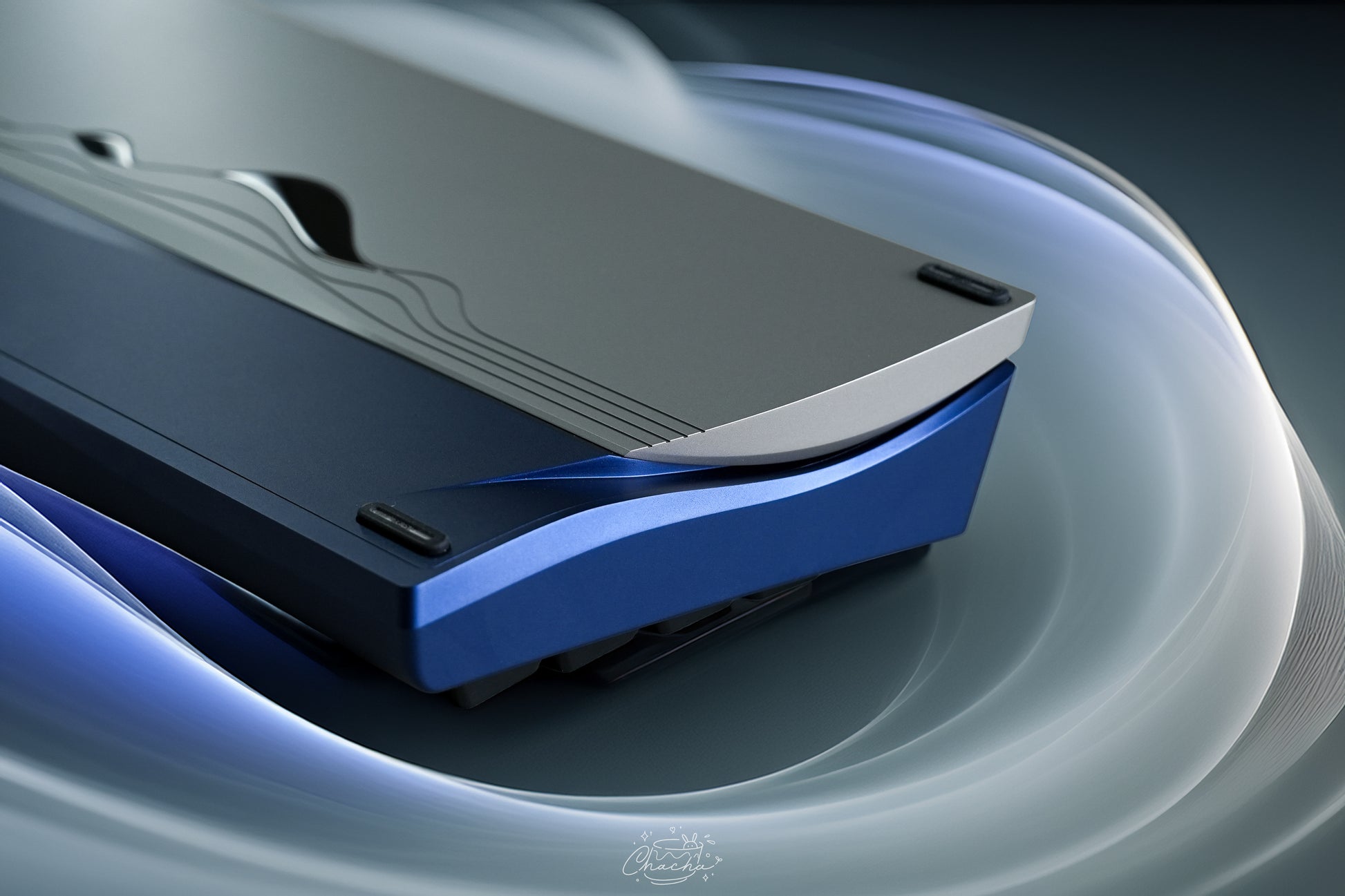

これらの複雑なサイド カーブはケーブル ポート側まで延長され、2 つのカット サーフェスの変更によって重量が移行されます。
-

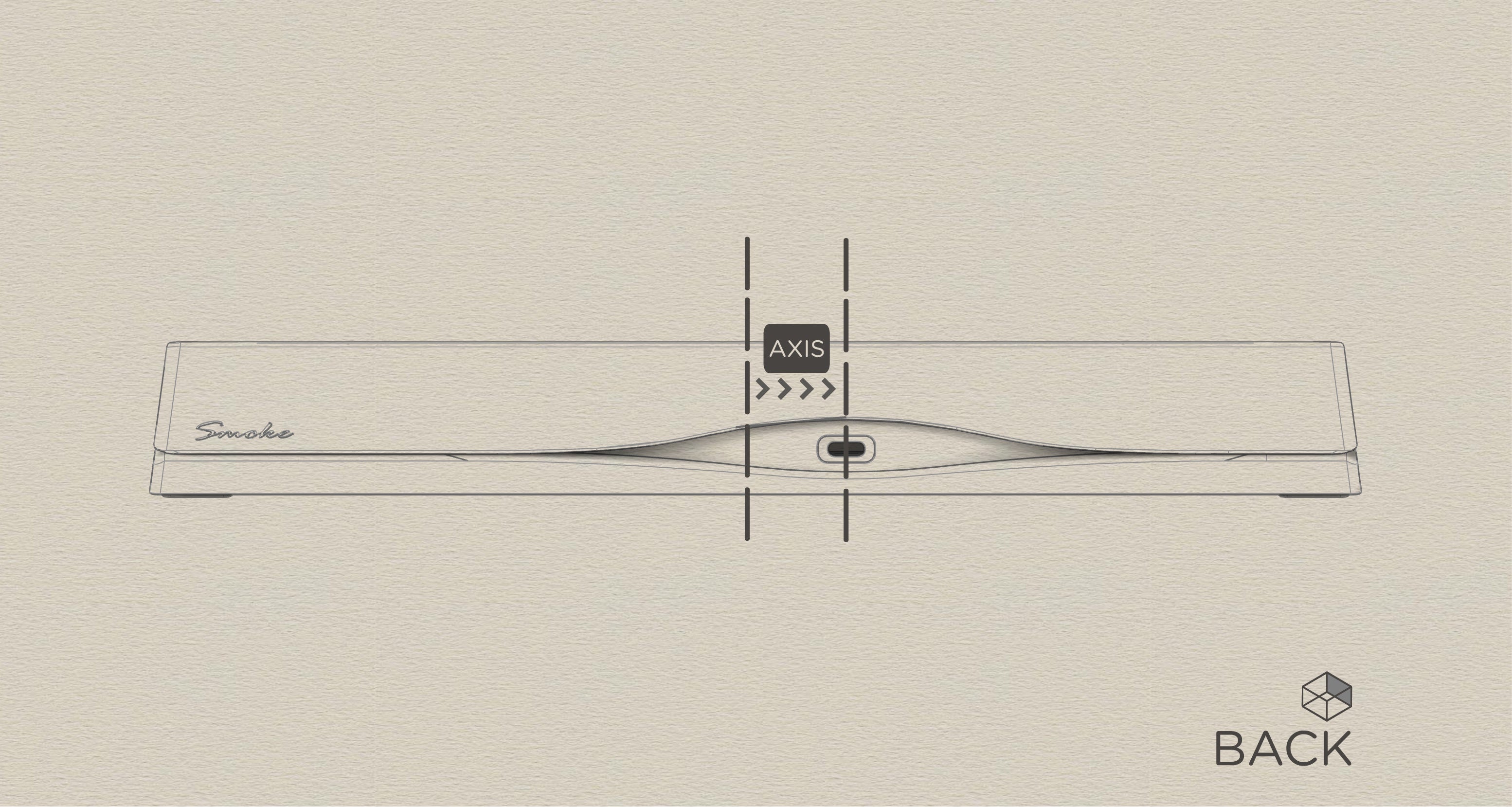

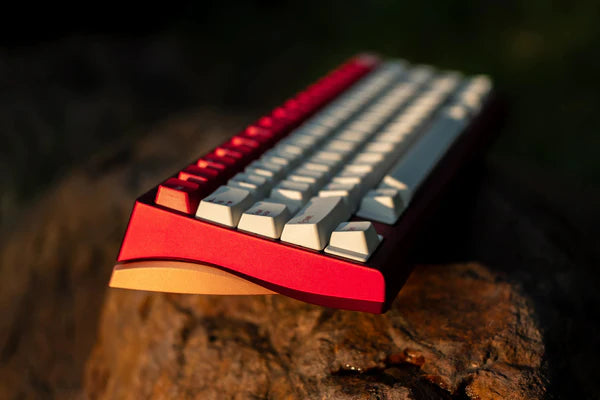

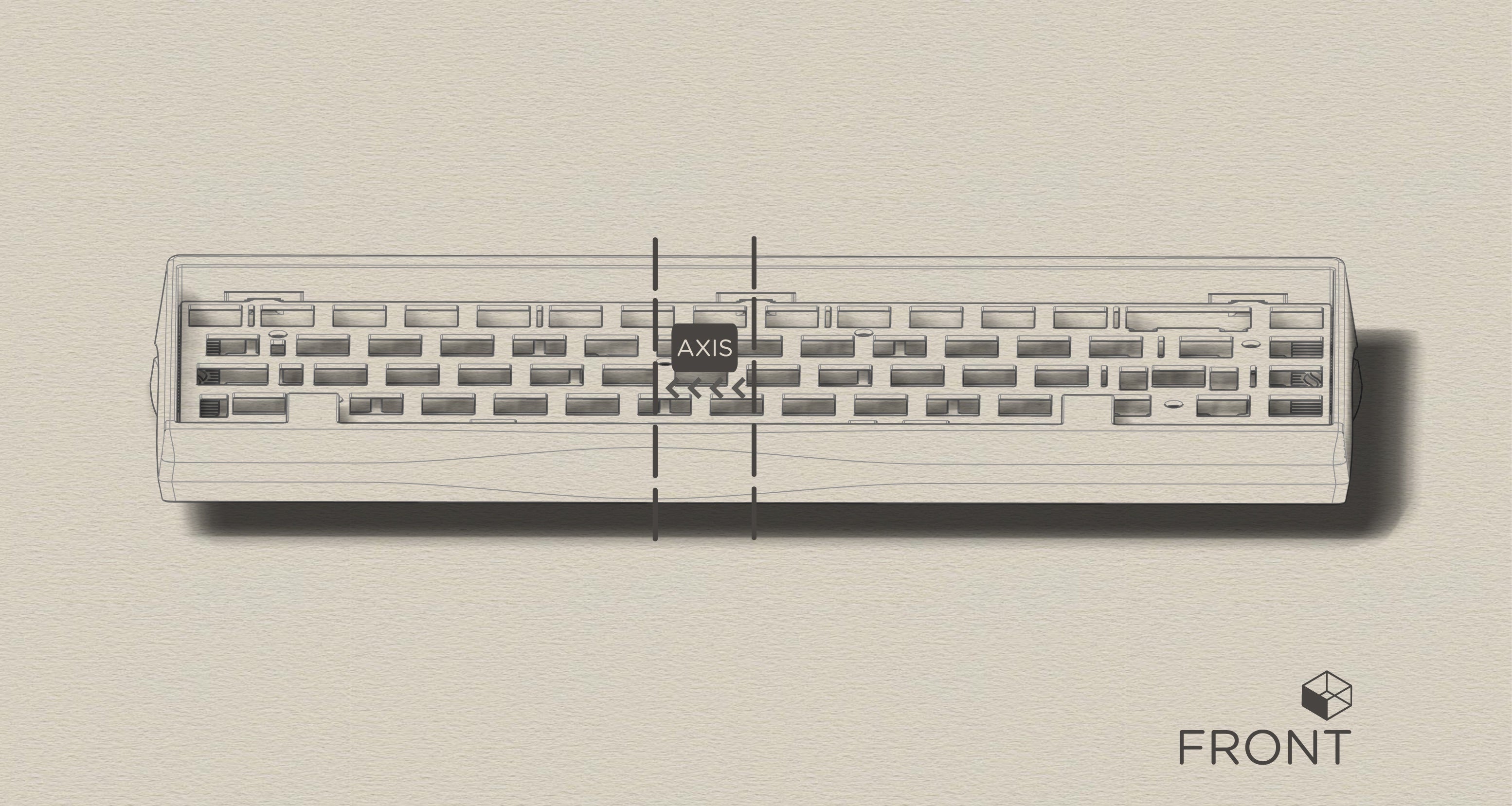

フロントの高さは、Microsoftなどの初期のエルゴノミクスキーボードを彷彿とさせる、非対称の曲線デザインを採用しています。この非対称65%レイアウトでは、複雑な曲面を用いることで重心をF/Jキーの中心にシフトさせ、フロントフレームを広くすることなくエルゴノミクスを実現しました。全体的なデザインもこのシフト軸に沿っています。3層構造のネジレス外装設計により、フロントの高さは20mm未満（フロントの高さは18.5mm、エルゴノミクス傾斜の低点部は13.5mm）に抑えられています。これにより、エルゴノミクスの弧に沿って、フロントエッジの曲線を低く抑えることができます。
-

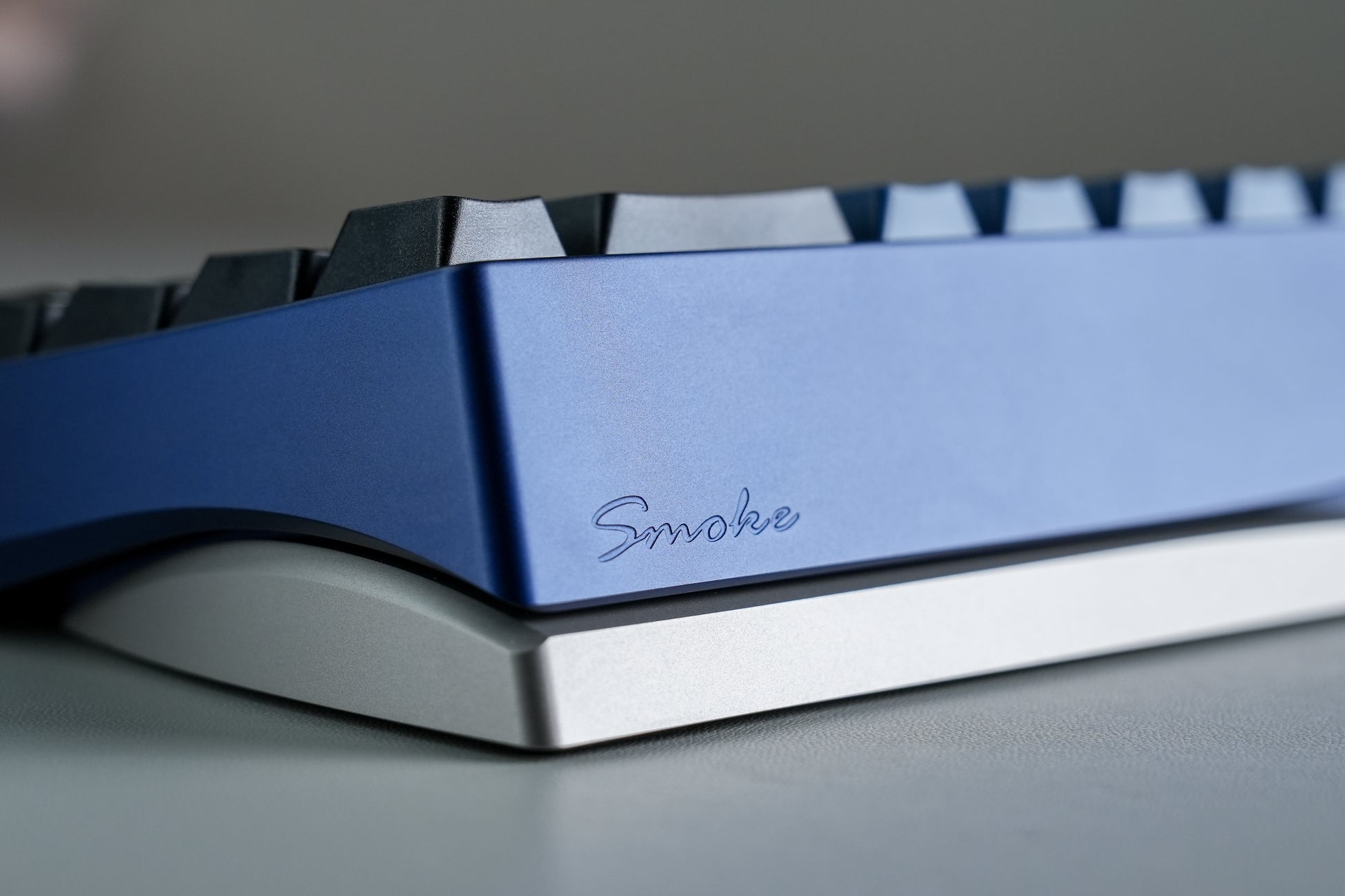

側面プロファイルは複雑な曲線を描き、シームレスな4面接続を実現し、G3連続性基準を満たしています。トップカバーは隆起した曲面デザインで、完全な平面はありません。複雑なコーナー面取りの代わりに可変曲率面を考案し、不規則な曲線の接続という問題を解決してくれた当社のエンジニアに敬意を表します。

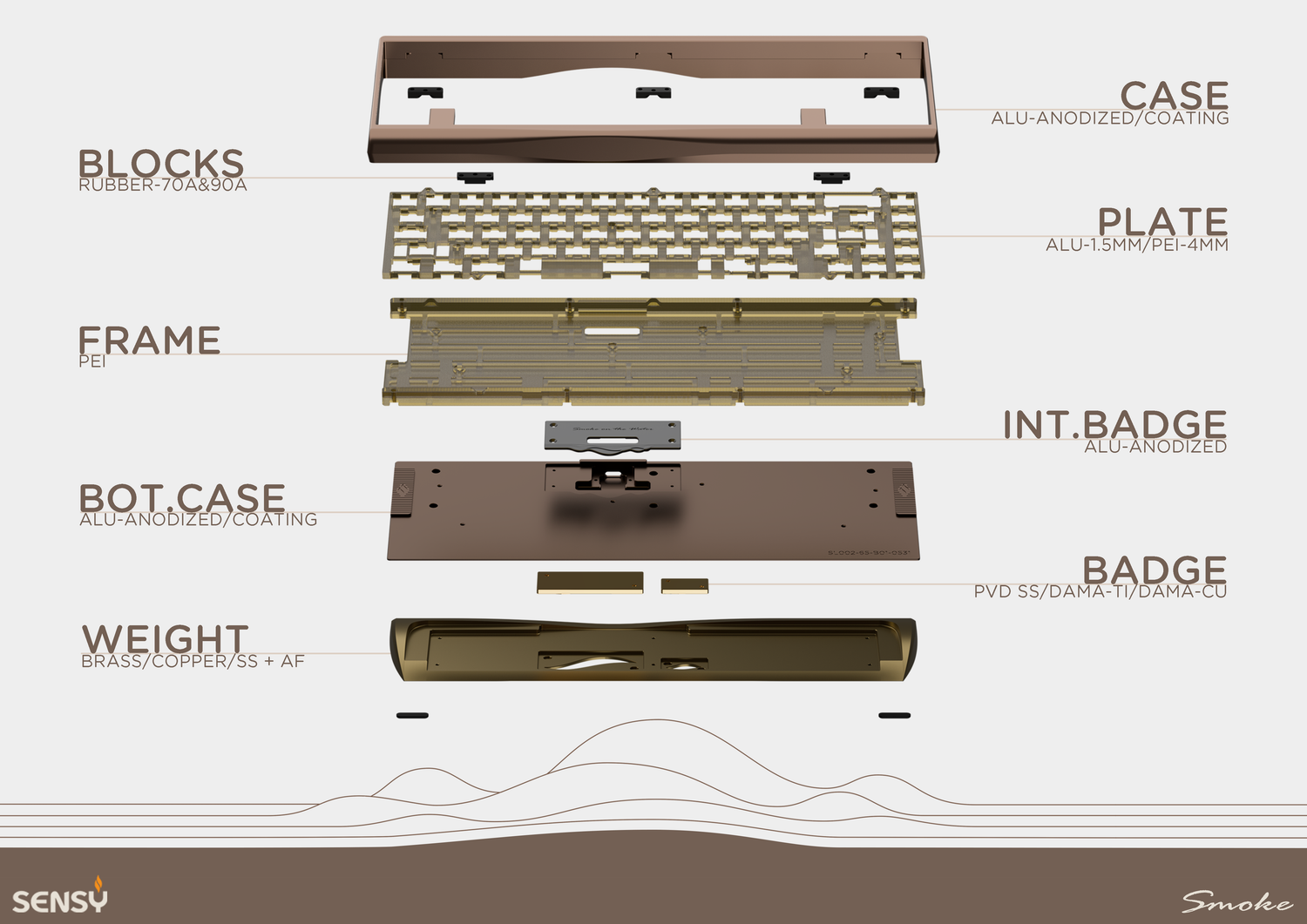

素材と職人技
-
製造：DDS（Dadesin）
ケース：アルミニウム（アルマイト加工または静電塗装）

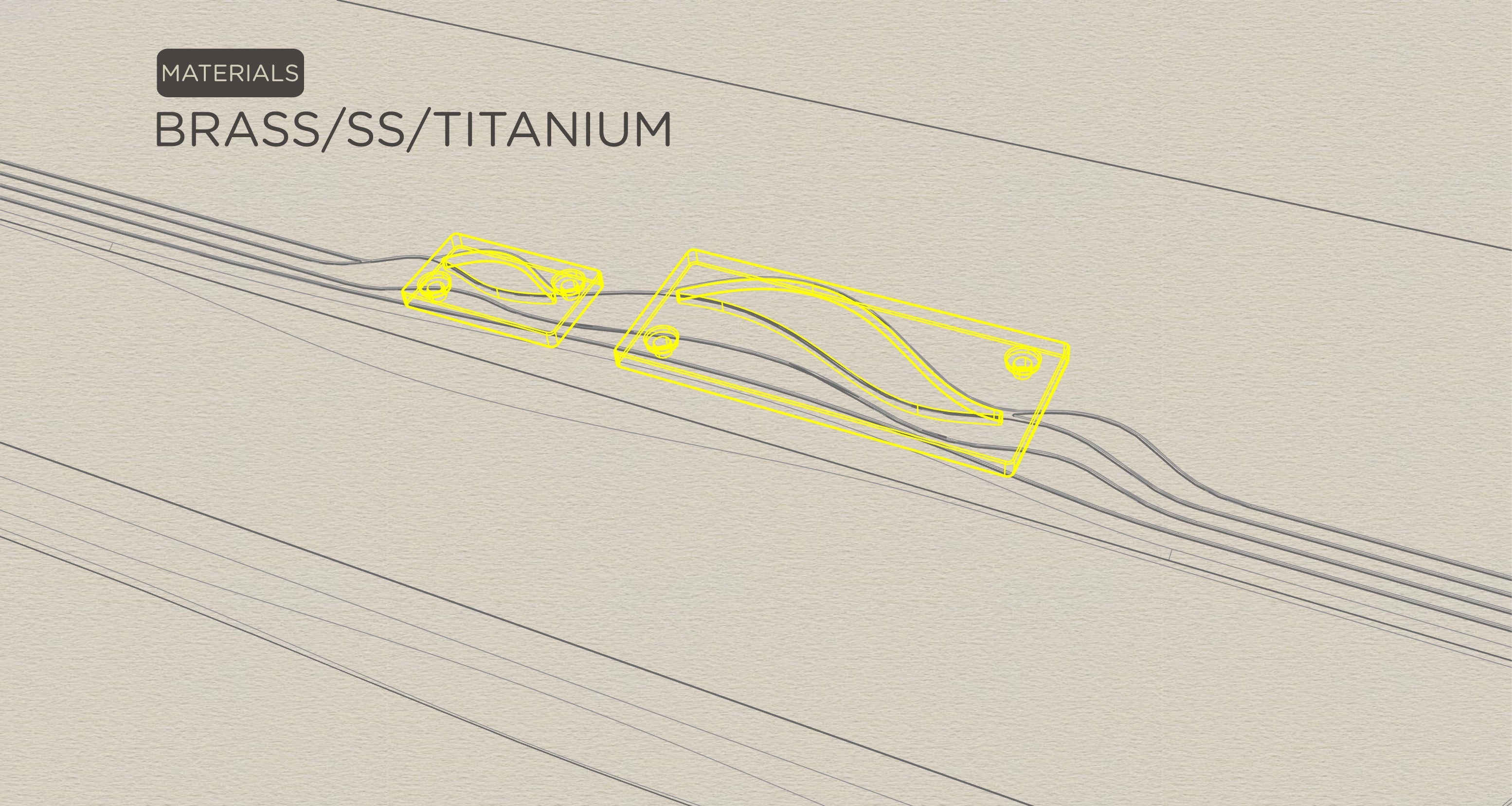

ウェイト：サンドブラスト加工真鍮／サンドブラスト加工銅／ステンレススチール（いずれもAFコーティング）
ミッドフレーム：PEI、ナイフパターン入りオリジナルカラー
ネームプレート：PVD SS／ダマシンTi／ダマシンCu

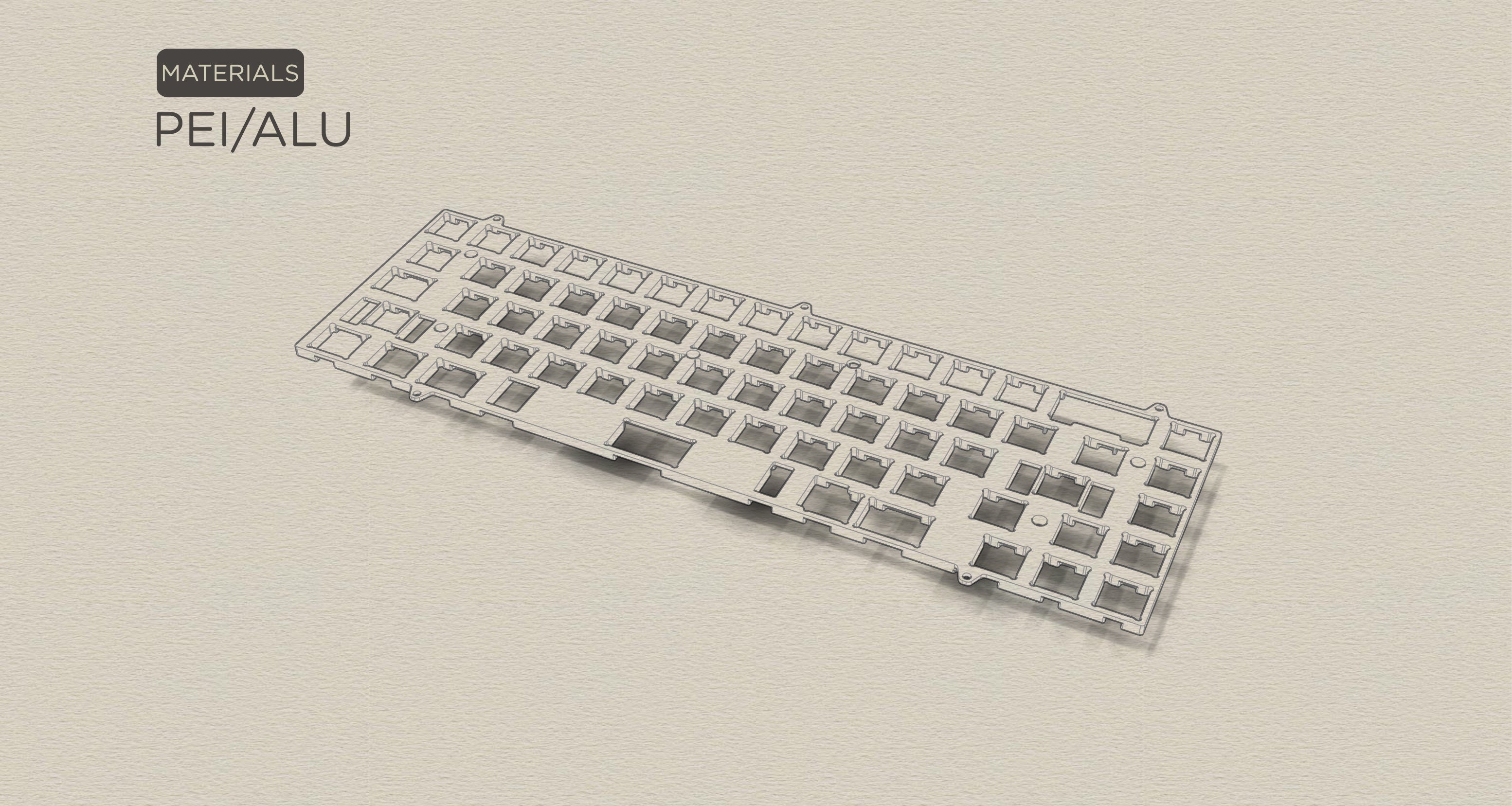

プレート：アルマイト加工アルミプレート／PEI（ナイフパターン入りオリジナルカラー） -

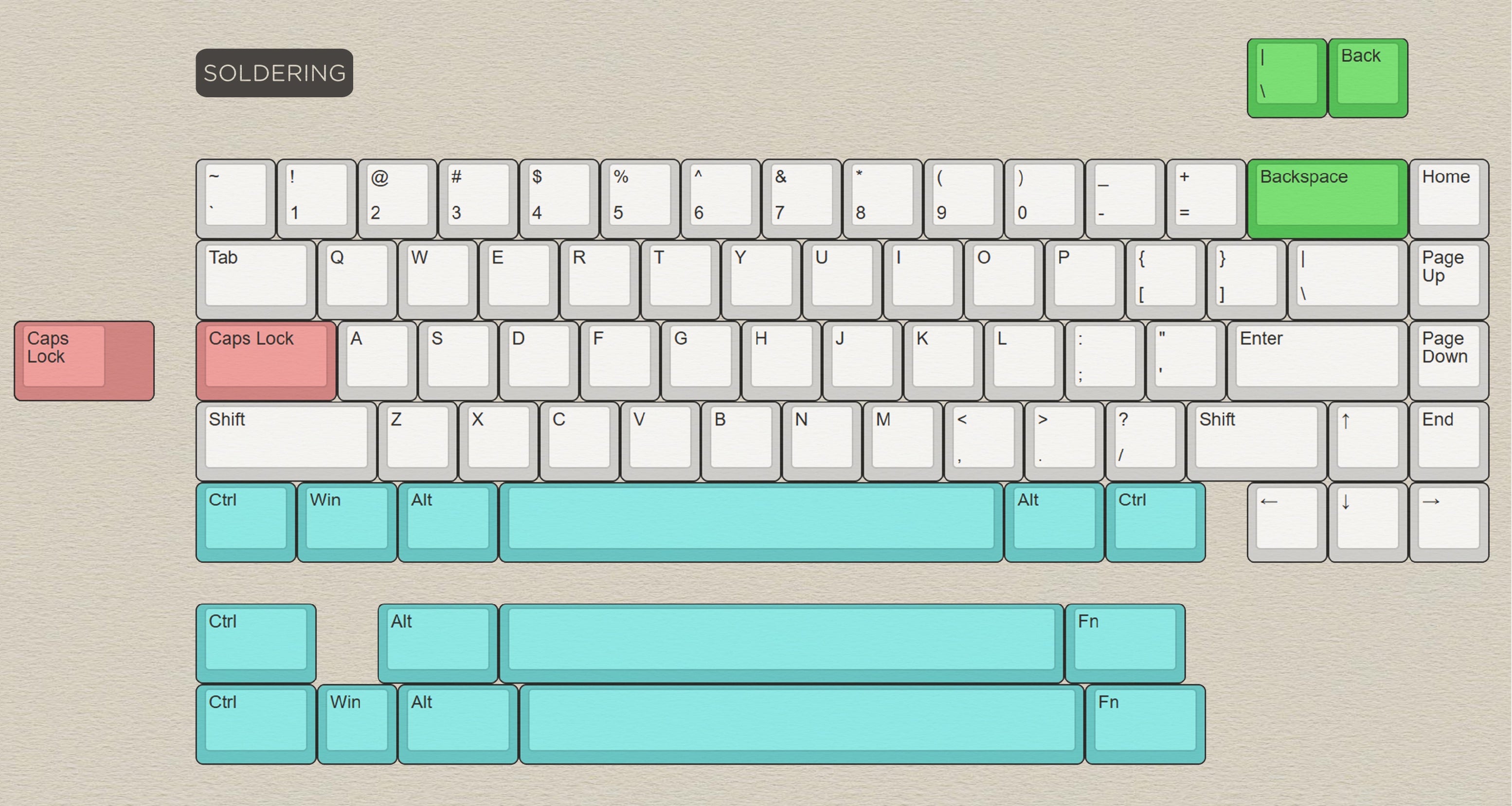

PCB サポート
シングルモード、Vialと互換性あり。WKおよびWKLオプションを提供。
*画像ははんだ式です。
-
PCB サポート
シングルモード、Vialと互換性あり。WKおよびWKLオプションを提供。

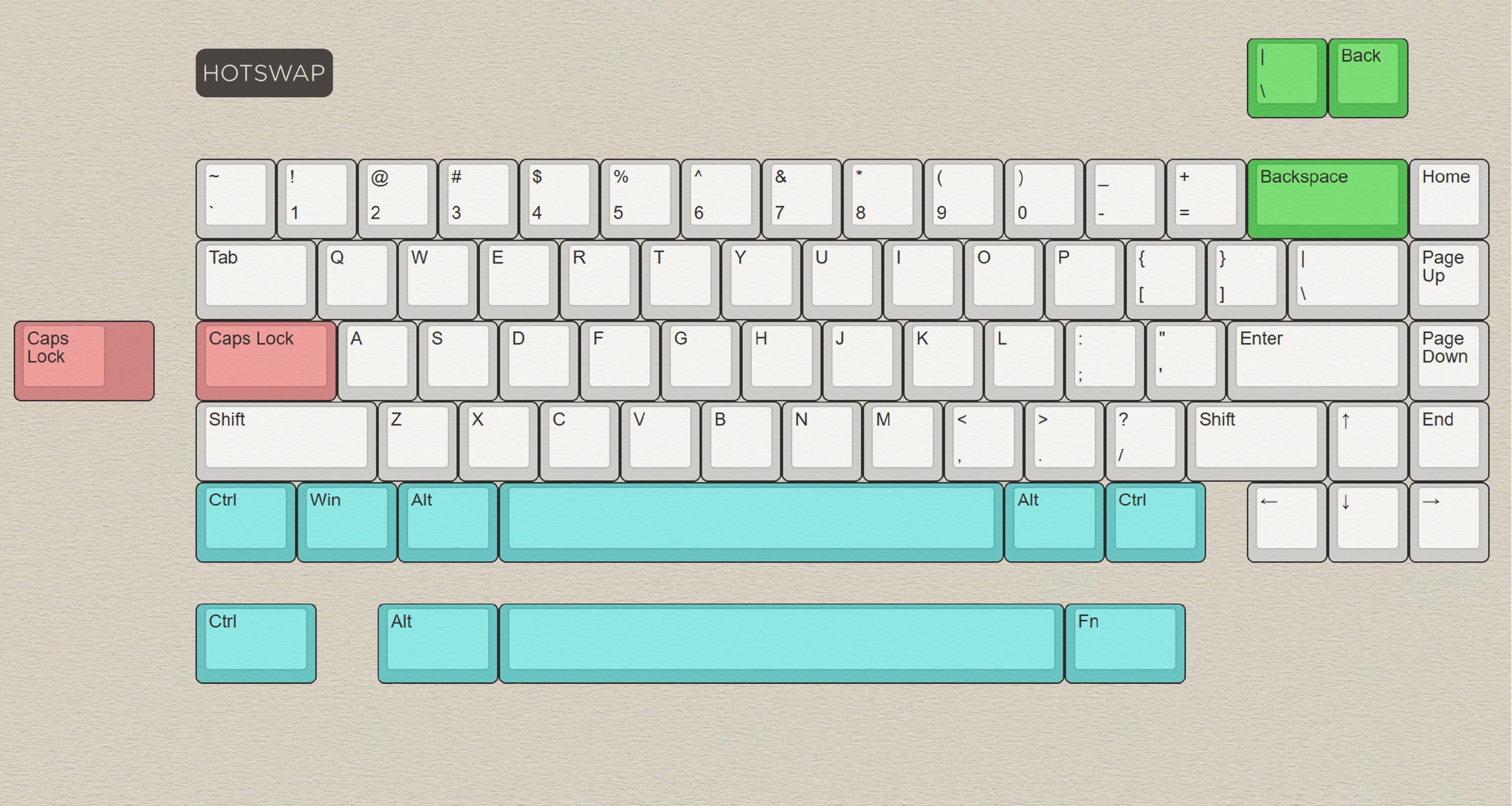

*画像はホットプラグタイプです
構造設計
-
強化されたトップマウント
開発担当は、60%キーボードで一般的な上部3点＋下部2点の固定点を採用しました。これはプロトタイプで良好なパフォーマンスを示し、量産にも採用される予定です。

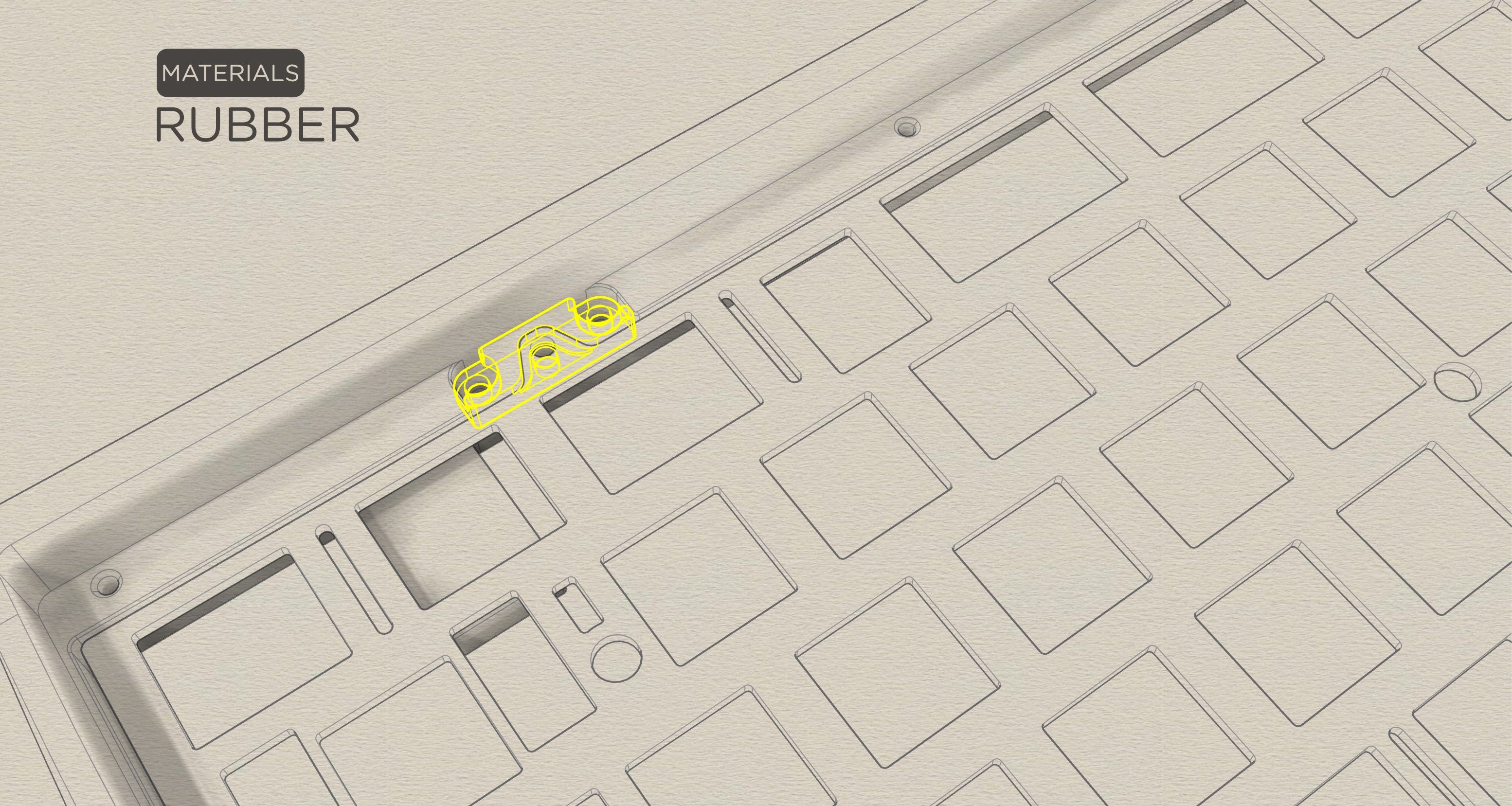

Smokeはソフトバッファーを採用しており、70aと90aの2種類があります。バッファーの設計を調整し、ネジ締め時のねじれ変形を最小限に抑え、安定性を確保しました。 -

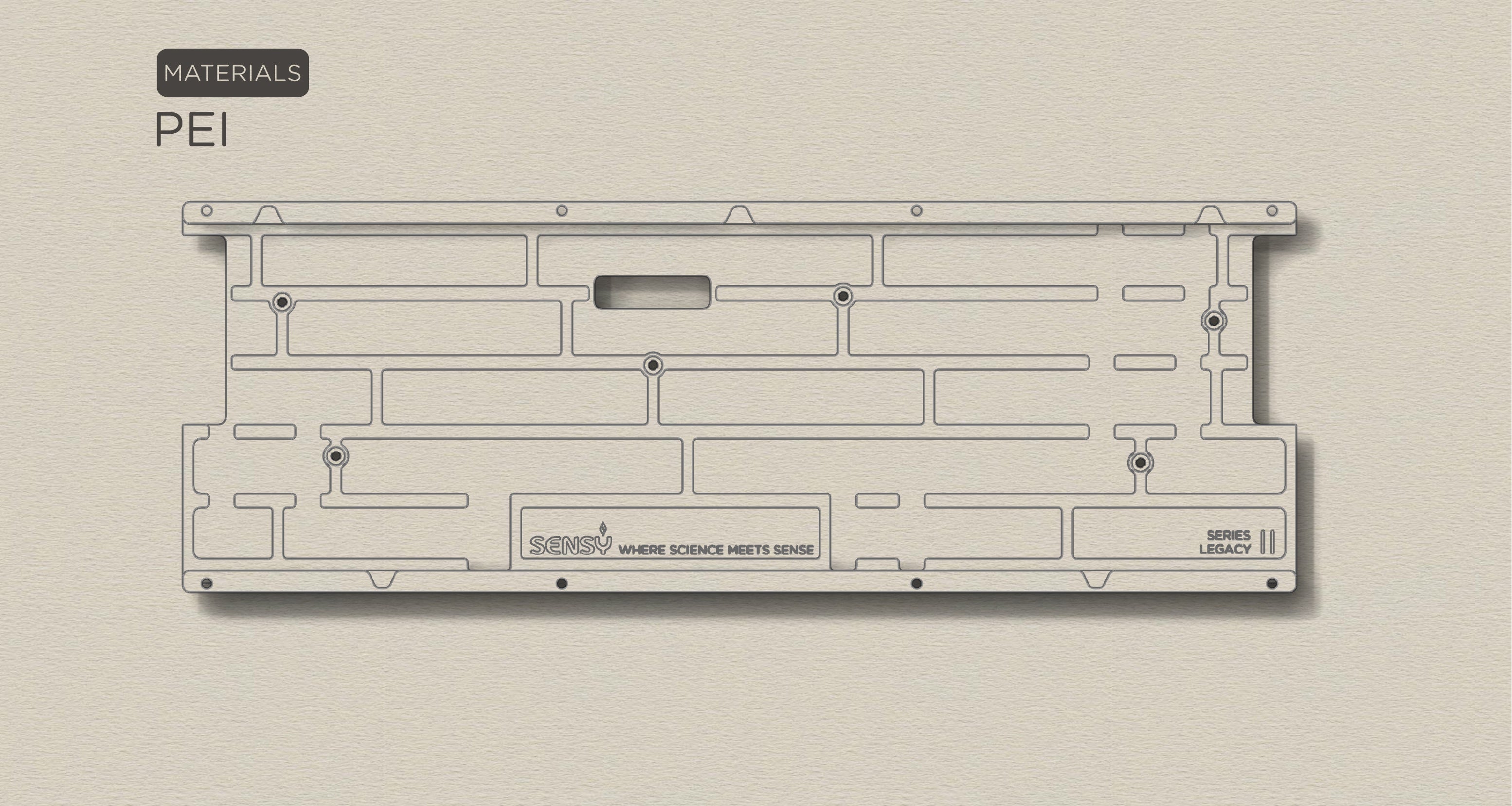

フォースブレイク内蔵ミッドフレーム
私たちは3層構造のネジなし設計を好んでおり、真鍮製のミドルフレームも人気が高まっています。しかし、個人的には真鍮製のミドルフレームに特に強いこだわりはありません。特に重量が重い場合はなおさらです。XINGZHIは、「水面に浮かぶ煙」を想起させる透明な硬質樹脂製のミドルフレームを提案しました。
• 重量が「水」を象徴し、半透明のフレームが「煙」を想起させます。
• 上部ケースと下部ケースを分離し、Force Break（強制遮断）として機能します。
• 硬質樹脂の断熱効果によりフレームを厚くすることができ、空洞を減らして充填性を向上させることができます。
一般的なForce Break設計では、空洞や隙間が増えるリスクがあります。私たちのミドルフレームソリューションは、応力試験と試作に合格しました。低品質のPEEKや柔らかく変形しやすいPCではなく、PEIを選択しました。これが、私たちが初めて量産したPEIミドルフレームです。 -
4mmプレート（オプション）
かつては人気がありましたが、複雑な設計要件（初期の真鍮製は指の疲労を引き起こすことが多かった）のため、4mmプレートは普及が遅れています。しかし、その充填効果と均一性は1.5mmプレートを凌駕しています。当社のエンジニアは、サポートとロジックを強化した最適化された4mmプレートを設計し、オプションとして提供しています。
